高清HDMI矩阵

最全面支持HDMI1.4标准,它能够从任意HDMI信号源发送高清晰视频(1080p)和多通道数字音频到不同显示屏上。内部采用高带宽开关芯片,图像清晰无拖影;输入、输出带缓冲设计,增强了抗冲击及输出能力; 采用最新32位嵌入式处理器,应用嵌入式RTOS操作系统,采用大规模高分辨率芯片,具有长线驱动能力,并且采用了长距离传输失真补偿技术,采用可编程逻辑阵列电路,任意交互切换。兼容市场所有同类产品的代码和指令。采用3D全新蓝色矩阵式显示屏,全中文显示工作状态,内置轮循切换功能,能任意设定间隔时间和通道,内置32组场景储存功能,能直接在面板操作。特有TCP/IP网络控制管理功能,能通过以太网控制。全贴片SMD工艺,特有ESD静电保护功能。

产品详情
一:主要特性:
最全面支持HDMI1.4标准,它能够从任意HDMI信号源发送高清晰视频(1080p)和多通道数字音频到不同显示屏上。内部采用高带宽开关芯片,图像清晰无拖影;输入、输出带缓冲设计,增强了抗冲击及输出能力;
采用最新32位嵌入式处理器,应用嵌入式RTOS操作系统,采用大规模高分辨率芯片,具有长线驱动能力,并且采用了长距离传输失真补偿技术,采用可编程逻辑阵列电路,任意交互切换。兼容市场所有同类产品的代码和指令。采用3D全新蓝色矩阵式显示屏,全中文显示工作状态,内置轮循切换功能,能任意设定间隔时间和通道,内置32组场景储存功能,能直接在面板操作。特有TCP/IP网络控制管理功能,能通过以太网控制。全贴片SMD工艺,特有ESD静电保护功能。
  机箱采用EMI的结构设计,有效的防止电磁辐射及电磁波的干扰,性能更加稳定。
  内嵌智能控制,采用了独特的处理方式,大大提高了设备的切换速度,实现了指令之间不需等待的快速控制;具备掉电状态存储保护、开机自动恢复记忆的功能。
  除面板键盘和红外遥控操作外,还提供RS232控制接口,方便用户与各种集中控制设备配合使用;通过随机提供的软件,可方便设定设备编号,便于多台同型设备共联控制。
  HDMI矩阵主要应用于普通广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。

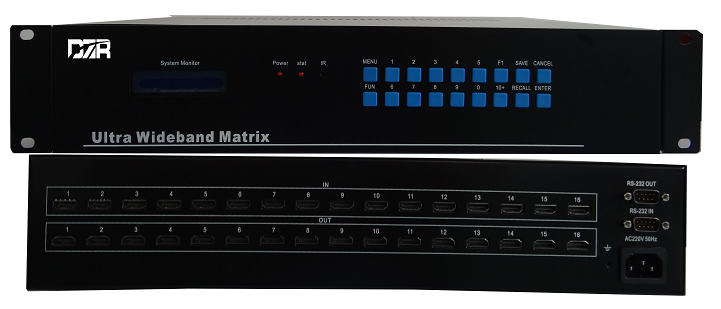

HDMI高清矩阵
二:性能特点:
(1)允许任意HDMI显示器随时接收信号源信号;
(2)允许任意信号源信号同时在多路显示器上展示;
(3)支持480p, 720p, 1080i, and 1080p,4K分辨率
(4)支持HDMI 165MHZ的时钟带宽,每通道1.65Gbps数据带宽;
(5)支持无压缩音频如LPCM;
(6)支持压缩数字音频信号传输;
(7)支持 HDCP 设备;
(8)支持HDMI to HDMI或者DVI to HDMI 线与本机输入端和输出端的连接;
(9)支持通过前面板按键盘、遥控器或者RS-232,RS-485控制显示设备的输入源;
(10)LED灯指示输入端口的状态;
(11)不同声音指示指令是否接收正确;
(12)全部兼容HDMI1.4;
(13)具有均衡和放大能力,确保通过长电缆没有质量损失的HDMI信号的传输;
(14)独特的DDC通道及EDID管理功能;

三:技术参数:
  (1)视频信号输入:5 volts p-p (TTL)
 (2)单路连接信号的最大范围:1920x1080p
 (3)视频输出:HDMI1.4
 (4)HDMI 连接头:A型 19 pin
 (5)信号控制端口:DB9 Pin母(RS-232), 莲花端子(RS-485)红外线接收端口
 (6)视频放大带宽:1.65Gbps/165MHz
 (7)刷新频率:50/60Hz
 (8)支持的分辨率:
   隔行(50/60HZ):480i,576i,1080i;
   逐行(50/60HZ):480p,576p,720p,1080p;
 (9)音视频输入端口:HDMI
  音视频输出端口:HDMI
 (10)环保符合ROHS指令;
