多屏拼接控制器--F系列（又称分布式拼接处理器）：

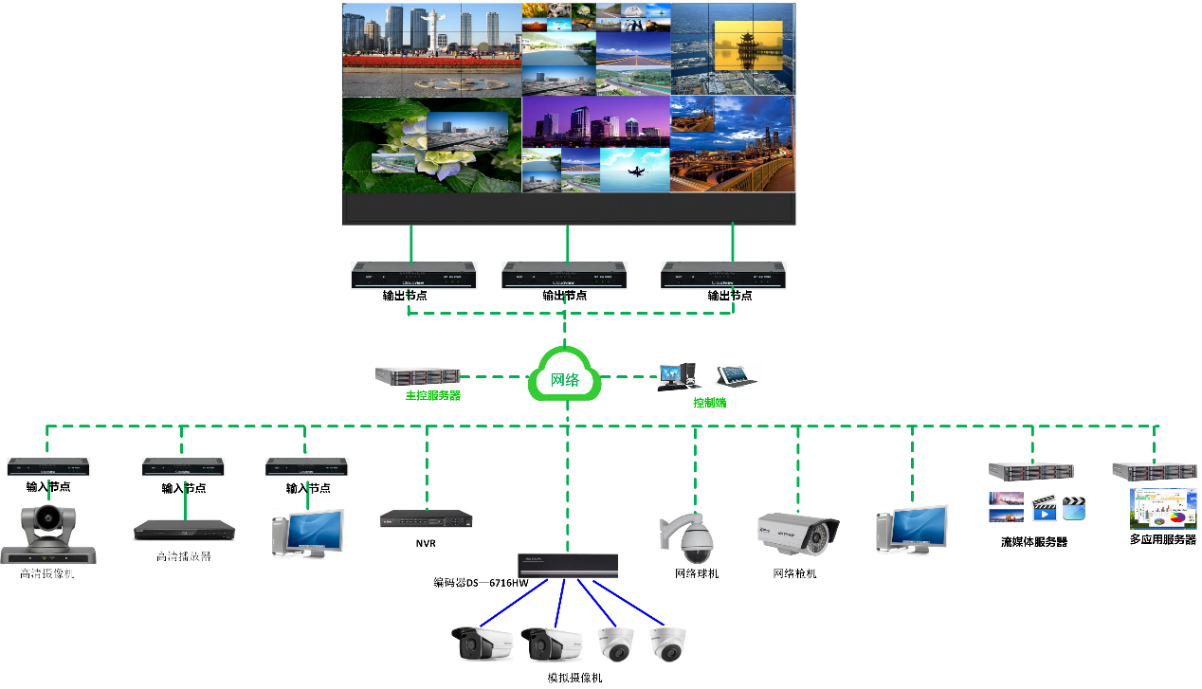

（1）系统结构：
  整个分布式拼接处理器系统主要由以下几点构成：
◆输出节点：用于完成网络码流的解码及信号的叠加与输出显示；
◆输入节点：用于将模拟设备信号(如模拟摄像头)或数字设备(如电脑、数字摄像头)信号转换成网络信号；
◆网络交换机：用于实现输入节点及网络信号源与输出节点之间的数据转发；
◆主控服务器：用于网络码流的解析及转发，即输入节点及网络信号源由主控服务器解析后再分发给目标输出节点；
◆控制软件：用于完成输入、输出节点及网络信号的管理，信号窗口的操作与管理等。
（1）系统功能介绍：
整个大屏显示系统以分布式拼接处理器作为拼接控制单元，分布式拼接处理器利用输入编码节点将任意位置任何类型的设备信号接入到拼接系统中来，同时通过输出解码节点将图像输出给任意位置的显示设备,进而将原有的信号源进行单屏、跨屏、全墙显示扩展为跨楼层、跨地域、跨显示墙系统显示，实现多个指挥调度中心、控制室平台的大屏幕系统间信号源共享显示和异地调度显示。
分布式拼接处理器采用数字化、网络化、节点化的设计理念，将视频处理、传输、拼接显示、控制等功能进行有机整合，从而简化系统架构和降低系统复杂度。同时又具备易扩展、可热插拔的特性，使得拼接屏系统升级扩容简洁，改造方便。
分布式拼接系统可实现如下功能：

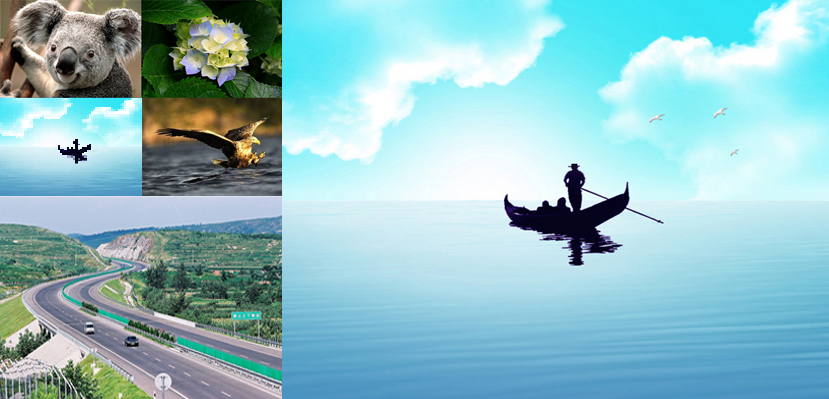

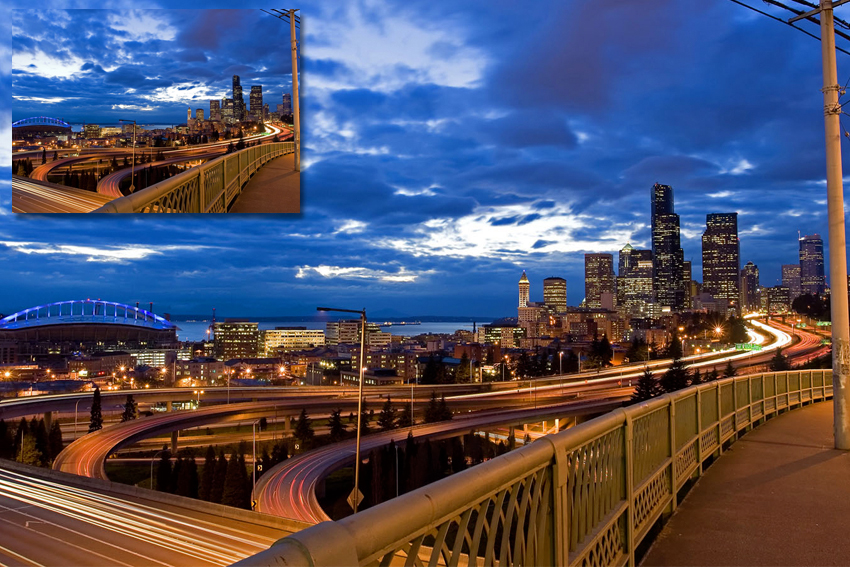

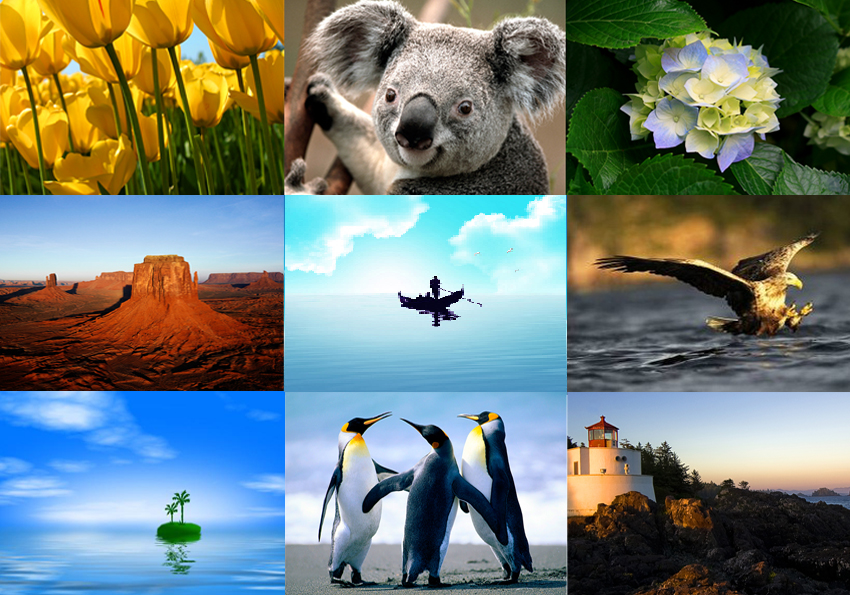

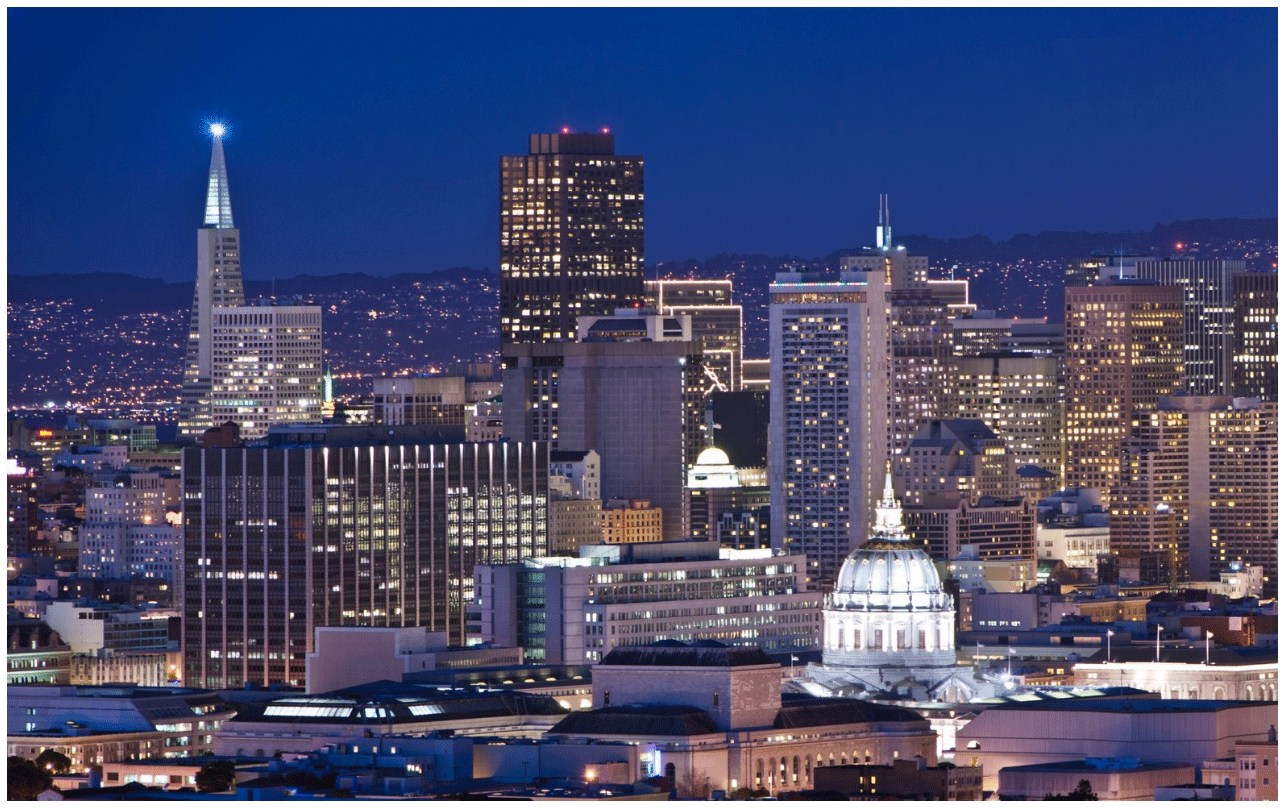

1）超高分辨率底图：超高分辨率桌面背景的1:1点对点显示。 2）单屏显示：大屏的每个单元单独显示一路视频，每个单元的视频信号可以任意切换。 3）整屏显示：整个大屏显示一路完整的视频图像。 4）任意分割显示：以一个屏为单元可任意1、4、9、16路画面分割显示。 5）图像叠加：可以将任意一个或者多个信号叠加到其他信号之上显示。

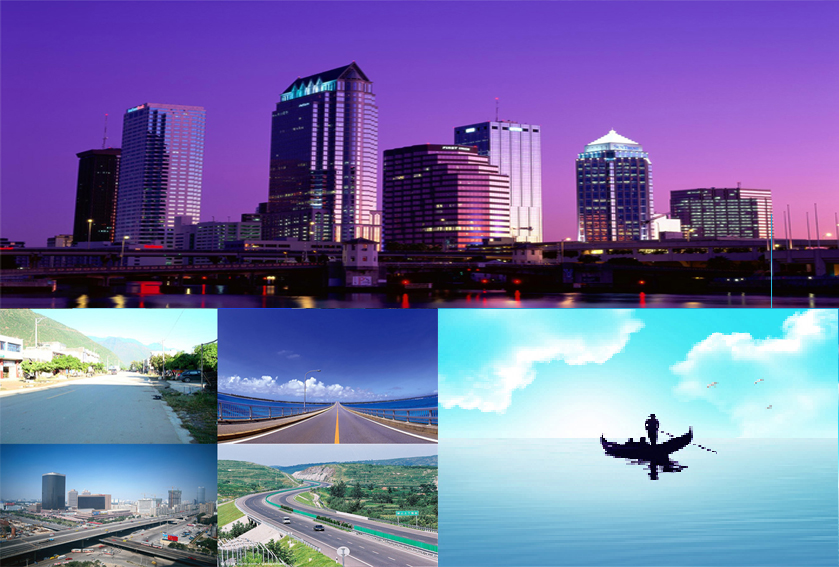

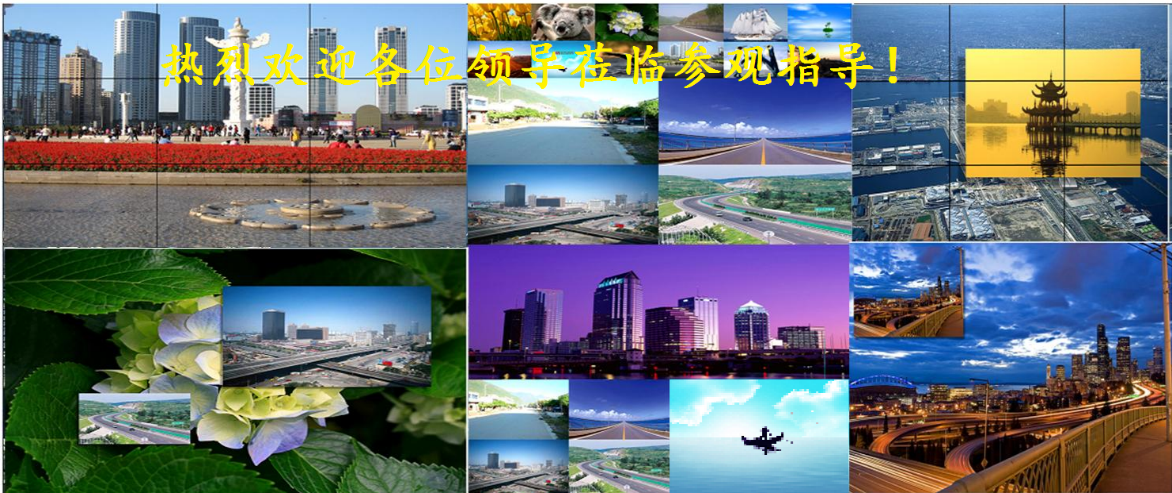

6）任意分割显示：可以对任意重要目标细节画面进行切割放大显示。 7）任意组合显示:可以任意几个大屏组合显示一路画面。 8）透明字幕：支持字幕的编辑，包括字体大小与颜色、背景颜色，背景是否透明等，字幕背景透明时即可以看到字幕内容又不覆盖其他信号。 9）图像漫游：将任意一个信号在整个大屏上进行随意移动。 10）图像拉伸：可将一个信号在整个屏幕墙上随意缩放。

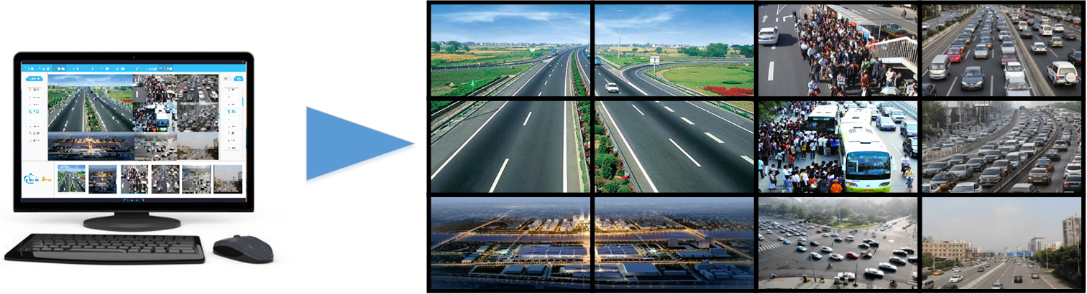

11）网络抓屏：可通过网络将远端电脑的操作界面投射到电视墙上(例如将客户端操作投像到大屏显示)。
（3）系统优势：
1）4K极清信号接入
由于芯片技术及压缩算法的快速发展，目前高清的视频信号已经非常普及，且超高清信号也在逐步得到应用。本分布式拼接系统采用最新一代解码芯片，能够支持高清、300万以及4K超高清信号的解码显示，最大限度保证了图像清晰度。

2) H.265解码
H.265作为最新一代视频压缩算法，其相对H.264有以下优势：
l 高画质：同等条件下，画质更加细腻，清晰视界，瞬间尽在眼前。
l 低带宽：同等画质只需一半带宽，小带宽享高清，大带宽追求更卓越。
l 节存储：同等分辨率下，能够节省一半存储空间。

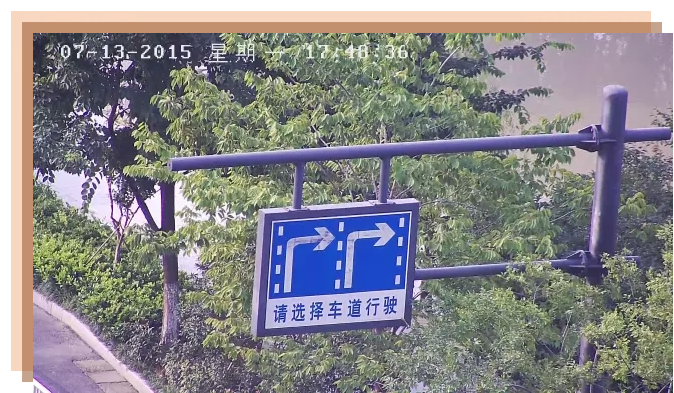

显然，H.265更适合视频监控的应用，能够满足4K甚至8K视频的网络传输需要，使之4k甚至8k视频监控走向实际应用成为可能。 200万H.265网络球机20倍光学变倍效果    200万H.264网络球机20倍光学变倍效果
3）多屏互动共享

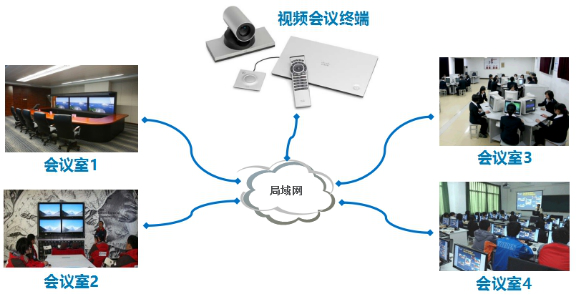

通过分布交互式系统的IP化架构，把所有的音视频信号全部IP化，变成可共享交互的资源配置，一套功能资源可以分配给多个功能区域共享使用，如有一套视频会议终端资源可以共享给几个区域使用。不同会议室、不同楼层，信号可相互共享，相互获取，可调取其他会议室的摄像头信号、电脑PC信号到当地显示终端上显示。


4）多应用的接入（可选配）

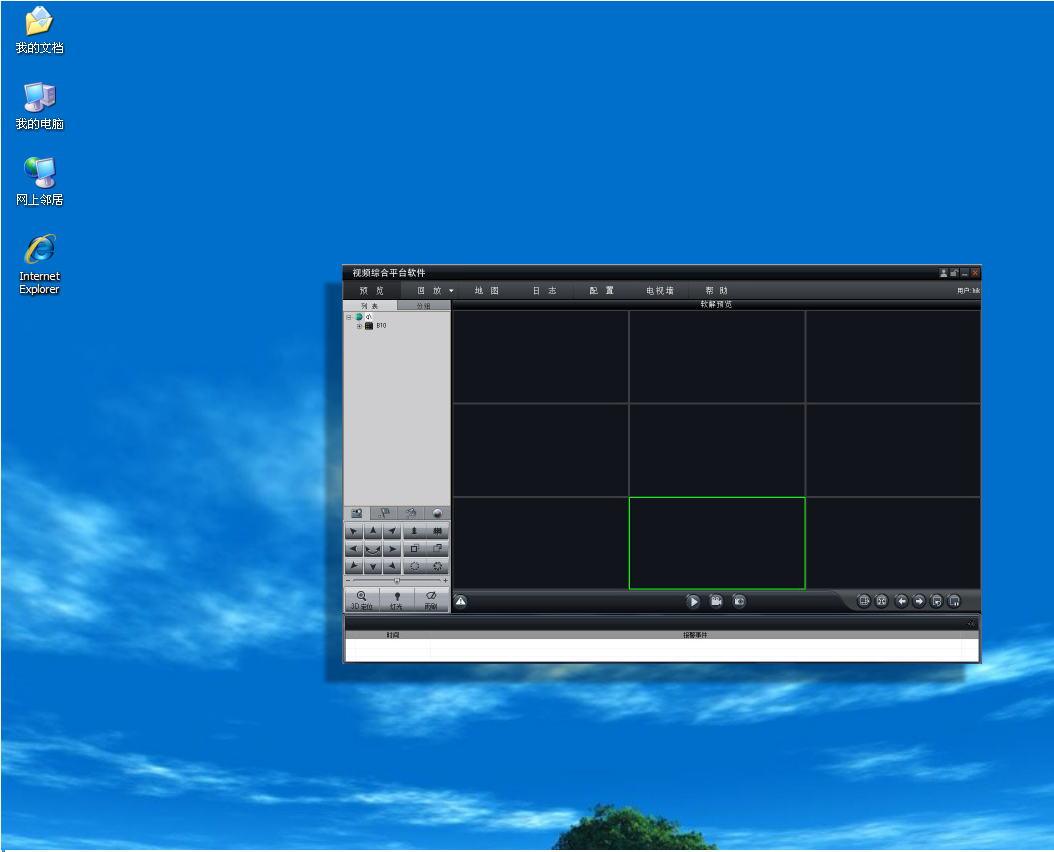

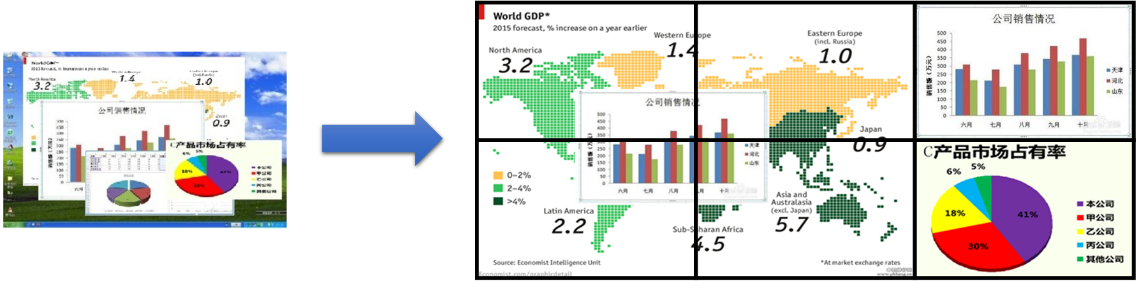

无需硬件编码设备，可实现网络内任何一台计算机中的多个应用窗口通过软件抓取的方式接入分布式拼接处理器系统。 5）信号裁剪

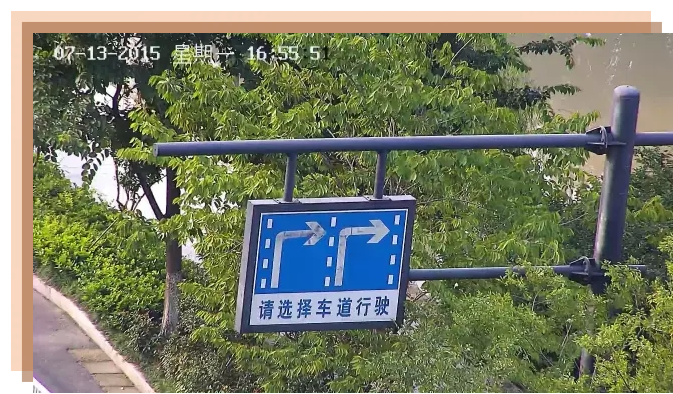

支持通过信号裁剪的方式，来实现将信号源四周的黑边裁掉，或实现对信号源的局部放大。 6）场景轮巡
可以对拼墙上的窗口布局进行保存(为场景)，并且支持一键式执行场景以及场景轮巡。



7）可视化控制

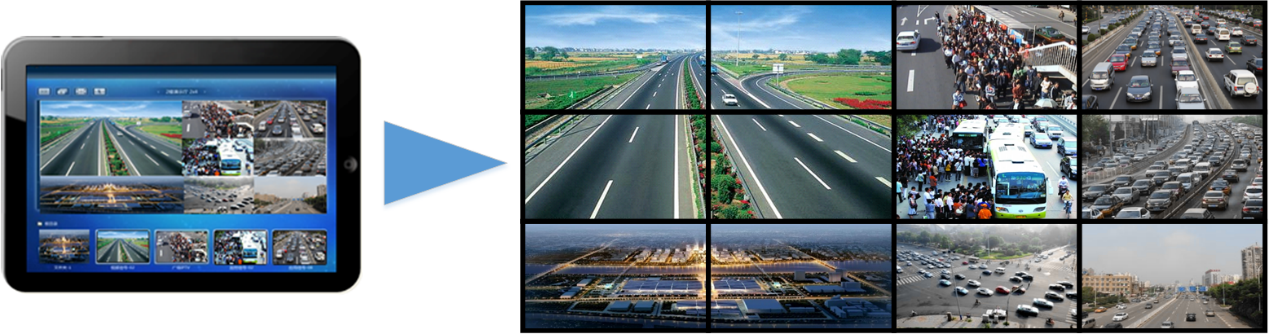

信号源通过列表分组方式来分类展示；支持视频信号实时预览查看，信号投屏前提前确认信号内容；支持整墙回显，可以在控制软件上实时看到大屏显示内容，实现所见即所得。 8）移动平板控制

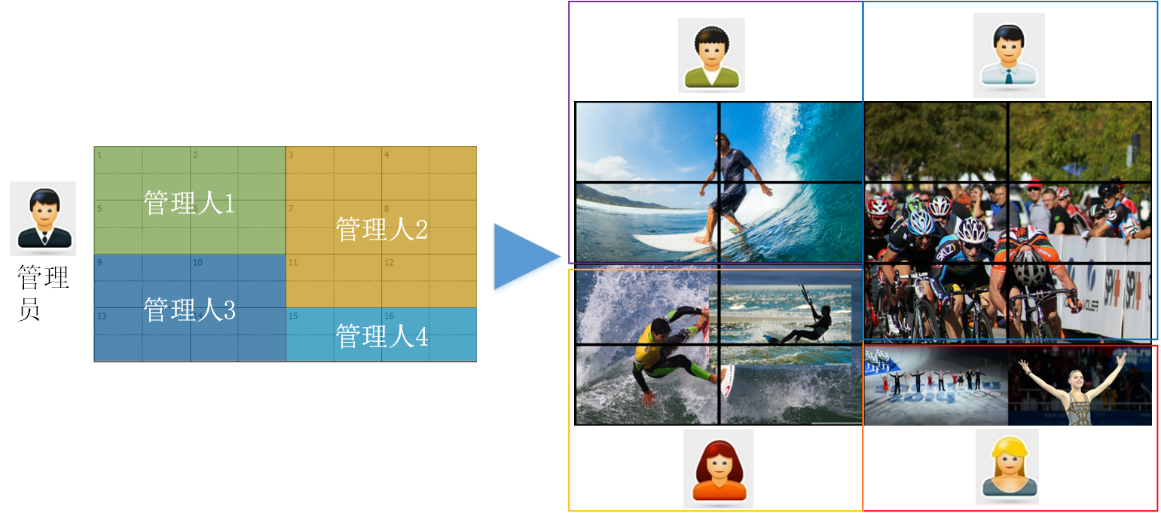

支持通过iPad实现“所见即所得”的可视化移动控制。 9）权限管理(根据需要进行定制)
可以根据项目实际需要来设计相应的权限管理，实现比如拼接屏的分区域管理，信号源、模式、场景的权限管理。 10）升级扩容简单
分布式拼接系统在需要升级时，只要增加输入编码节点或输出解码节点即可，且不受空间距离位置的限制，不影响原有系统的使用，不会造成原有系统的浪费，最大限度降低了系统升级扩容的成本。

（4）技术参数：

序号	项目	技术参数和性能指标
1	★硬件规格	整个系统全部采用纯硬件设计，核心设备均不采用X86架构和Windows系统,以最大限度保证系统稳定可靠
2	★冗余设计	输出节点及流服务器采用双网口设计，故障时可以进行切换
3	★码流格式	视频：H.264，H．265；音频：AAC，G.711
4	★信号分辨率	最大支持3840*2160
5	★单屏解码能力	16路1920*1080@30或4路3840*2160@30
6	电视墙管理	支持M*N任意拼接组合
7	字幕	支持字幕编译，支持字体大小，颜色，时钟显示与否等
8	超高分底图	支持超高分辨率底图1:1点对点显示
9	★流媒体播放	支持任意云端的图片、视频文件、摄像头等信号的播放，包括公众云平台，如阿里云等
10	★图像处理	支持开窗、漫游、画中画、拼接、叠加、分割、去黑边等图像处理功能
11	信号输出类型	支持HDMI信号，HDMI1.4
12	布局管理	支持多种布局管理模式，包括保存场景布局、修改删除布局、布局调用和场景布局轮询
13	★多墙管理	支持一键完成多个拼接墙的信号切换，支持多墙联动，支持多墙间的信号镜像
14	★应用接入	无需外接硬件编码设备，支持一台计算机内的多个应用的同时接入显示（可选配）
15	★权限管理	支持多个用户同时对拼接墙进行操控，每个用户授予不同权限
16	可视化操控	支持信号预览、整墙回显
17	移动触控	支持iPad等平板电脑实现对拼接墙的控制，包括音视频信号切换，场景切换等
18	★控制软件	提供产品图像处理软件《计算机软件著作权登记证书》证书，且专利取得时间大于1年以上，原件核查

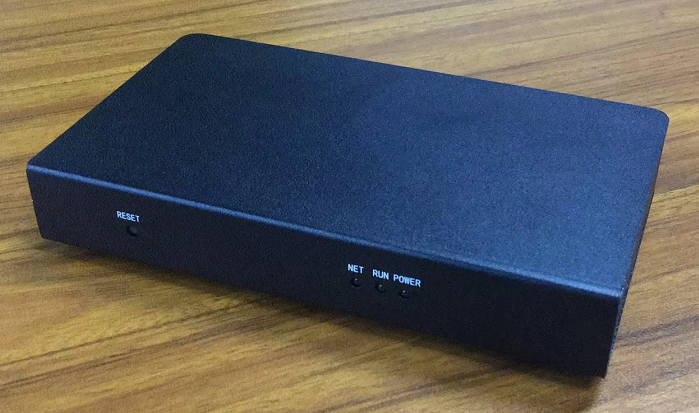

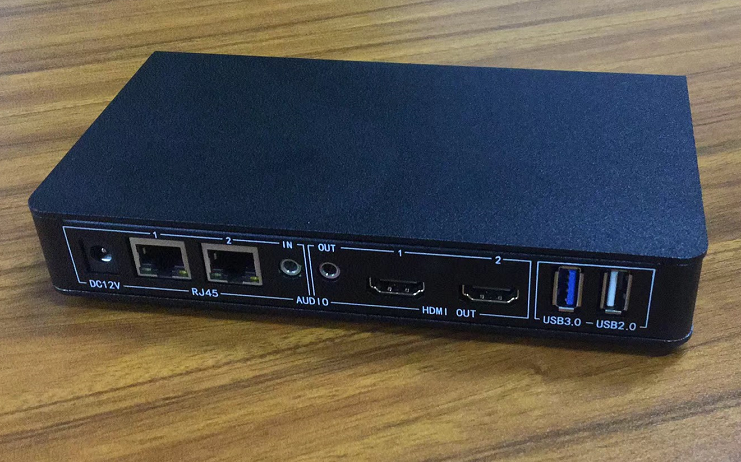

（5）产品图片：
