产品介绍：
（1）采用全铝标准机箱，结构上大气美观可靠，散热性结构化好。
（2）采取模块化结构设计，一台设备可根据客户需求由多模块装配而成。
（3）每个单模块，具备2路HDMI2.0输出、1路HDMI输入、1路音频输入、1路音频输出。
（4）标准工业式机箱，1U机箱可装配2个模块，2U机箱最多6个模块，4U机箱最多12个模块，8U可实现24模块，根据客户的需求，可定制12U、16U等更大机型插入更多模块，且多机可级联。
（5）每台机箱配备有USB、RS485等标准接口。
单模块功能:
（1）解码：
◆支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4 SPL0~L3/ASP L0-L5、MJPEG、JPEG Baseline解码。
◆支持4路4K；16路1080P；32路720P；64路D1视频解码。
◆支持4K、500W、300W、200W、130W等标准视频解码。
◆支持PAL/NTSL等标准格式。
◆支持标准ONVIF接入。
◆支持RTSP直接视频取流。
◆支持视频文件播放。
（2）编码：
◆支持HDMI信号接入。
◆支持输入信号H.264 Baseline、Main、High Profile Level5.1标准编码。
◆支持MJPEG、JPEG Baseline编码。
◆支持编码1080P、720P等分辩率。
◆支持编码时分辨率可调、帧率可调。
◆支持编码后视频流加密。
（3）输出：
◆支持2个HDMI2.0接口输出；向下兼容HDMI1.3等版本。
◆支持1个HDMI2.0输出3840×2160@60fps，1个HDMI2.0输出1080P@60fps。
◆单屏支持最大64屏分割。
（4）音频：
◆带1路音频输入及1路音频输出。
◆支持16bit语音输入输出。
（5）网络：
◆带2个10/100/1000Mbps自适应网口，其中一个网口连接网络实现信号输入，一个网口实现模块间数据通讯。
产品功能：
设备在装配多模块后，具备多个模块的全部功能迭加后，另外还增加以下几个功能：
1、输出：
◆拼接：实现多模块输出口的拼接，1U机型最大4屏拼接，2U机型最大12屏拼接，4U机型最大24屏拼接，8U机箱最大48屏拼接、12U最大82屏拼接、16U机箱最大110屏拼接。可多机级联，由多台机实现更多大型、超大型拼接；可实现屏形非标准长宽比随意拼接，操作界面虚拟现场摆放。
◆分割：单屏可实现最大64屏分割，可自定义非标准长宽比异形分割。
◆画中画漫游：可实现单机多口、多机多口间随意开窗实现画中画、漫游功能，开窗口尺寸随意设置。
2、操作控制：
◆系统自带UI，实现鼠标接入后HDMI1口直接在视频上叠加操作界面，直观简便操作设备。
◆支持网络键盘直接操作控制全部功能。
◆支持模拟键盘切换控制。
◆支持跨平台图形化界面浏览器（支持IE/CHROM/360浏览器/QQ浏览器/Firefox等浏览器）
控制。
◆支持客户端控制、支持我公司平台软件控制。
◆提供SDK，支持第三方软件接入控制。
3、接口：
除模块所带接口外，设备另带以下接口：
◆2个USB2.0接口。
◆1个RS485接口。
4、报警：
◆支持RS485扩展接入报警设备，支持单机8092路报警输入输出管理。
◆支持报警联动。
◆支持平台联动。
5、特色功能：
◆支持模式设置、模式自动或手动切换调用。
◆支持视频源按时间段、时间间隔的方式在单个或多个窗口上轮巡。
6、运维：
◆支持远程/本地配置文件导入导出。
◆支持远程/本地升级。
◆支持远程控制。
技术参数：
| 产品型号 | HG-W5000多屏拼接控制器 | |
| 解码标准 | H.265、H.264、MPEG4/2、MJPEG等 | |
| 模块 | 视频输入 | 1路HDMI2.0输入，支持1080P高清H.264编码 |
| 视频输出 | 2口HDMI2.0输出(支持4K/1080/720等,帧率可调） | |
| 音频接口 | 1路输入、1路输出，3.5mm音频插座 | |
| 解码能力 | 4路4K/16路1080P/16路720P/32路D1 | |
| 网口 | 1口10/100/1000Mbps自适应接入，RJ45母头 | |
| USB口 | 2口USB2.0 | |
| 设备 | 串口 | RS485通信 |
| 扩展口 | RJ45接口母接口，用于多设备级联扩展 | |
| 报警接口 | RS485扩展，单机可接入8092路输入输出； | |
| 标准机箱 | 1U可输出4口；2U可6-12口；4U可16-24口；8U大于24口: | |
| 温、湿度 | 储存、使用温度: -20°C ~ +70°C，储存、使用湿度:10% ~ 90% | |
| 供电电源 | 180VAC~250VAC；50/60Hz | |
| 电源功耗 | 每模块30W | |
| 机箱及模块数 |
1U：可插入2个模块，实现4个输出、2个输入； 2U：可插入6个模块，实现12个输出、6个输入； 4U：可插入13个模块，实现26个输出、13个输入； 8U：可插入27个模块，实现54个输出、27个输入； |
|

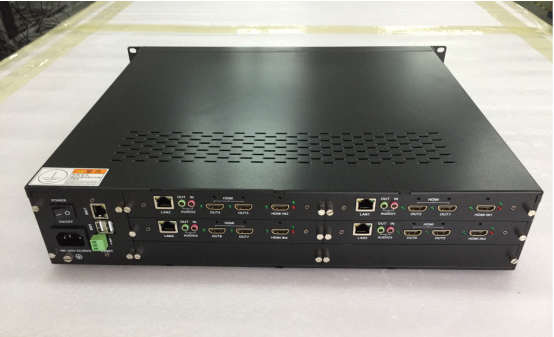

产品图片：
产品规格：
|
名称 参数 |
物理通道接口 类型与数量 |
解码类型与数量 |
内置模 块数量 |
机箱类型 | |||||
|
4K 输出口 |
1080P 输出口 |
4K 输入口 |
4K (路） |
1080p （路） |
720p (路） |
D1 (路） |
（块） | 规格 | |
| W5004 | 2 | 2 | 2 | 8 | 32 | 64 | 128 | 2 | 1U |
| W5006 | 3 | 3 | 3 | 12 | 48 | 96 | 192 | 3 | 2U |
| W5008 | 4 | 4 | 4 | 16 | 64 | 128 | 256 | 4 | 2U |
| W5010 | 5 | 5 | 5 | 20 | 80 | 160 | 320 | 5 | 2U |
| W5012 | 6 | 6 | 6 | 24 | 96 | 192 | 384 | 6 | 2U |
| W5016 | 8 | 8 | 8 | 32 | 128 | 256 | 512 | 8 | 4U |
| W5020 | 10 | 10 | 10 | 40 | 160 | 320 | 640 | 10 | 4U |
| W5024 | 12 | 12 | 12 | 48 | 192 | 384 | 768 | 12 | 4U |
| W5028 | 14 | 14 | 14 | 56 | 224 | 448 | 896 | 14 | 8U |
| W5032 | 16 | 16 | 16 | 64 | 256 | 512 | 1024 | 16 | 8U |
| W5036 | 18 | 18 | 18 | 72 | 288 | 576 | 1152 | 18 | 8U |
| W5040 | 20 | 20 | 20 | 80 | 320 | 640 | 1280 | 20 | 8U |
