高清HDMI分配器

最全面支持HDMI1.4标准,它能够从任意HDMI信号源发送高清晰视频(1080p)和多通道数字音频到不同显示屏上。内部采用高带宽开关芯片,图像清晰无拖影;输入、输出带缓冲设计,增强了抗冲击及输出能力;

产品详情

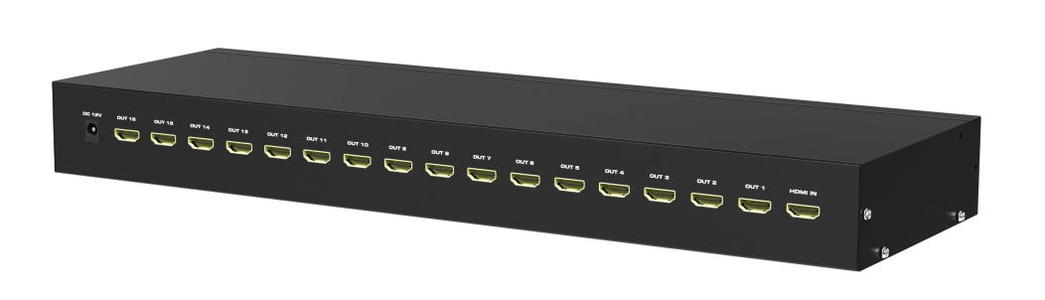

高清HDMI分配器
 一主要特性:
       最全面支持HDMI1.4标准,它能够从任意HDMI信号源发送高清晰视频(1080p)和多通道数字音频到不同显示屏上。内部采用高带宽开关芯片,图像清晰无拖影;输入、输出带缓冲设计,增强了抗冲击及输出能力;
采用最新32位嵌入式处理器,应用嵌入式RTOS操作系统,采用大规模高分辨率芯片,具有长线驱动能力,并且采用了长距离传输失真补偿技术,采用可编程逻辑阵列电路,任意交互切换。兼容市场所有同类产品的代码和指令。采用3D全新蓝色矩阵式显示屏,全中文显示工作状态,内置轮循切换功能,能任意设定间隔时间和通道,内置32组场景储存功能,能直接在面板操作。特有TCP/IP网络控制管理功能,能通过以太网控制。全贴片SMD工艺,特有ESD静电保护功能。
      机箱采用EMI的结构设计,有效的防止电磁辐射及电磁波的干扰,性能更加稳定。
       内嵌智能控制,采用了独特的处理方式,大大提高了设备的切换速度,实现了指令之间不需等待的快速控制;具备掉电状态存储保护、开机自动恢复记忆的功能。
       除面板键盘和红外遥控操作外,还提供RS232控制接口,方便用户与各种集中控制设备配合使用;通过随机提供的软件,可方便设定设备编号,便于多台同型设备共联控制。
       HDMI矩阵主要应用于普通广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。


 HDMI高清分配器
二:性能特点:
(1)采用最新高性能HDMI信号处理器;
(2)采用3.0G高带宽芯片,具有长线驱动功能;
(3)支持3840 X 2160 @30HZ高分辨率设计电路;
(4)采用信号长距离传输失真增益补偿技术;
(5)输出15米的远距离传输(AWG26);
(6)通过堆叠的方法,可以显著提高HDMI输出端口的数量;
(7)支持480p,576p,720p,1080i,1080p, 2160p分辨率;
(8)支持高清视频,优质、清晰、高达4K的HDTV分辨率轻松地连接到多通道的音频接收设备;
(9)完全支持HDMI1.4 并向下兼容,完全兼容HDCP;
(10)安装快捷,操作简单;
(11)输入输出灯指示,直观明了;
(12)全贴片SMD工艺,特有ESD静电保护功能。

技术参数:

视  频
协议 支持HDCP1.3协议,支持HDMI1.3协议,兼容DVI1.0协议
增益 0 dB
带宽 165MHz, 全数字
接口带宽 1.65Gbps
最大支持分辨率 HDPC: 1920x1200P@ 60_24bit,
HDTV:1920x1080P@60_36bit
位时钟抖动
(Clock Jitter)
<0.15 Tbit
位上升时间(Risetime ) <0.3Tbit (20%--80%)
位下降时间(Falltime) <0.3Tbit (20%--80%)
最大传输延时 5nS(±1nS)
切换速度 200 ns(最长时间)
视频输入
接口 HDMI-A母接口
信号强度 T.M.D.S +/- 0.4Vpp
最小/最大电平 T.M.D.S  2.9V/3.3V
阻抗 50 Ω
输入EDID EDID现场可擦写
最大直流偏置误差 15mV
建议最大输入距离 小于30米,在1920x1080@60时
视频输出
接口 HDMI-A母接口
最小/最大电平  T.M.D.S  2.9V/3.3V
阻抗 50 Ω
建议最大输出距离 小于15米,在1920x1200@60时
控制种类
串行控制接口 RS-232, 9-针母 D型 接口
波特率与协议 波特率:9600, 数据位:8位,  停止位:1, 无奇偶校验位
串行控制口结构 2 = TX, 3 = RX, 5 = GND
以太网控制接口 RJ-45母接口(可选控制接口配件)
以太网控制接口 TCP/IP
以太网控制速率 自适应10M或100M,全双工或半双工
控制程序 《Switch 2.0》
规  格
电源 110VAC ~ 240VAC, 50/60 Hz
温度 储存、使用温度: 0° ~ 50°C
湿度 储存、使用湿度:10% ~ 90%
机箱尺寸(mm) 1U、2U、4U¨¨¨¨
产品重量 4.2kg
平均故障间隔时间 30,000 小时
质保 1年免费保修,终生维护
