多屏拼接控制器--C系列（又称拼接处理器）：

功能介绍：华冠C系列多屏拼接控制器采用新一代基于FPGA的纯硬件图像处理设备，拥有全新的系统构架、数据交换体系、数据处理方式和模块化的设计；输入和输出接口数量可以任意定制，最大支持72*72；支持多种信号源输入：包括复合视频BNC、YPbPr、RGB、VGA、DVI、HDMI、SDI、网络等等，输出为DVI接口；能够在多个显示终端上同时显示多个静态或者动态画面，主要用于大屏幕拼接显示系统，支持7×24小时连续工作，是显示系统的核心控制设备。

产品介绍：
（1）纯硬件架构
  控制器采用纯硬件架构，无windows操作系统，运用FPGA可编程门阵列专业芯片处理，无病毒感染及系统崩溃的风险。输入与输出采用模块化插卡设计，可灵活配置。
（2）模块化插卡设计
  灵活、稳定、可靠。易升级维护，输入输出卡、风扇全可热交换。
（3）支持热拔插电源冗余
  控制器的输入与输出板卡可带电热拔插，实现不断电不影响系统正常工作的情况化作维护。
（4）电源冗余
  控制器的电源可作冗余，实现即使其中一个电源出现故障，系统也能正常运行，应付关键任务。
（5）同步技术和双缓冲技术
  控制器具有全系统同步技术和双缓冲技术，保证全虚拟屏的帧同步和无追赶，提供流畅、连贯、实时的高清运动画面。
（6）定制多种接口
  可以定制复合视频BNC、YPbPr、RGB、VGA、DVI、HDMI、SDI、网络等输入接口，满足不同项目实际需求。
（7）逆场同步技术
  控制器采用逆场同步技术，切换信号时无中间过渡态，实现场景的无缝切换。
（8）任意叠加漫游
  所有输入信号可以任意开窗，任意叠加漫游，无公共区域等限制。
（9）二／四画面分割
  单个物理显示单元可开二／四个相同信号或不同信号的窗口。
（10）支持对矩阵和大屏的联控
  实现矩阵的任意切换功能和大屏的任意拼接功能。
（11）一体化设计
  单台设备就可实现大规模拼接，无需级联。




技术参数：

输  入
输入信号格式	复合视频BNC、YPbPr、RGB、VGA、DVI、HDMI、SDI、网络（可选）
输入卡	CVBS、VGA、DVI、HDMI、SDI 等多种刀片式输入卡
每通道输入最大分辨率	1920×1200@60Hz
输  出
输出卡	DVI-I 连接器（能够同时输出数字信号和模拟信号）
输出特性	DVI-I信号
每通道输出最大分辨率	1920×1200@60Hz
图形显示
图形存储	每个显示通道512M*48bit GDDR
显示墙配置	任何拼接阵列
显示单元组合	单机最大可接128个显示单元
色彩深度	每像素24位
控制种类
控制协议	串口协议、网络协议
操作方式	标准RS-232、远程网络控制
工作环境
温度	0—70℃
湿度	10%-90%无冷凝
海拔	1000英尺（3048米）以下
规  格
机箱	3U型，6U型，12U型，24U型（可选）
工作电压	AC 100V-240V，50-60Hz
最大功率	100-500W
平均故障间隔时间	30000小时

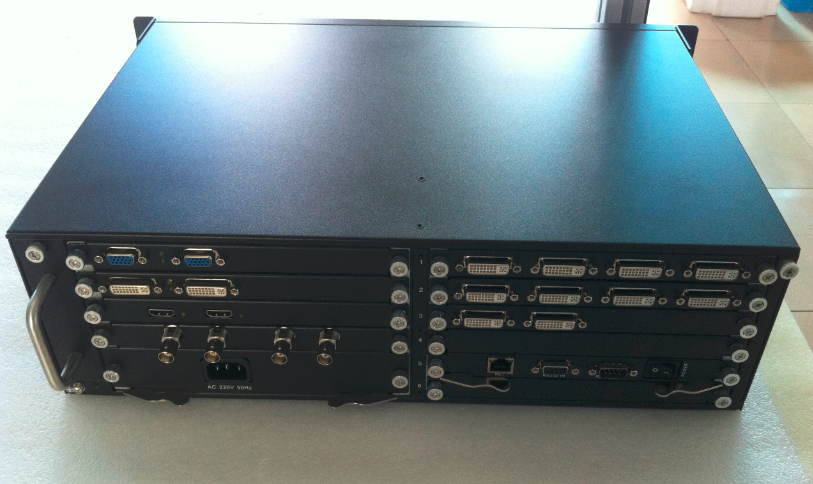

产品图片：
